Automatizace ve fyzice: OpenCV podruhé

Petr Čermák

2024-11-07

Připojte se

cermak.science/teaching/automation/lectures/06-opencv-2/

Domácí úkol č. 1

Discord –> @nfpl242_automatizace –> pište DM

$vsm_measure PROJECT TOKEN [branch]

default branch je master, PROJECT je číslo projektu

  • robot provede měření,
  • uloží data na server
  • vytriggeruje vaší pipeline
  • dá mi vědět, že jste úkol odevzdali

Detekce objektů

Opakování

  1. Načíst soubor
import cv2 as cv
img = cv.imread("thea.jpg")
  1. Převést do šedé
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)
  1. Rozostřit
blur = cv.medianBlur(gray, 7)
  1. Práh nebo Hrany
binary = cv.adaptiveThreshold(blur,255,\
  cv.ADAPTIVE_THRESH_GAUSSIAN_C,\
  cv.THRESH_BINARY,11,2)
  1. Obrysy
c, _ = cv.findContours(binary, cv.RETR_LIST, cv.CHAIN_APPROX_SIMPLE)
print(f'{len(c)} contour(s) found!')
86928 contour(s) found!

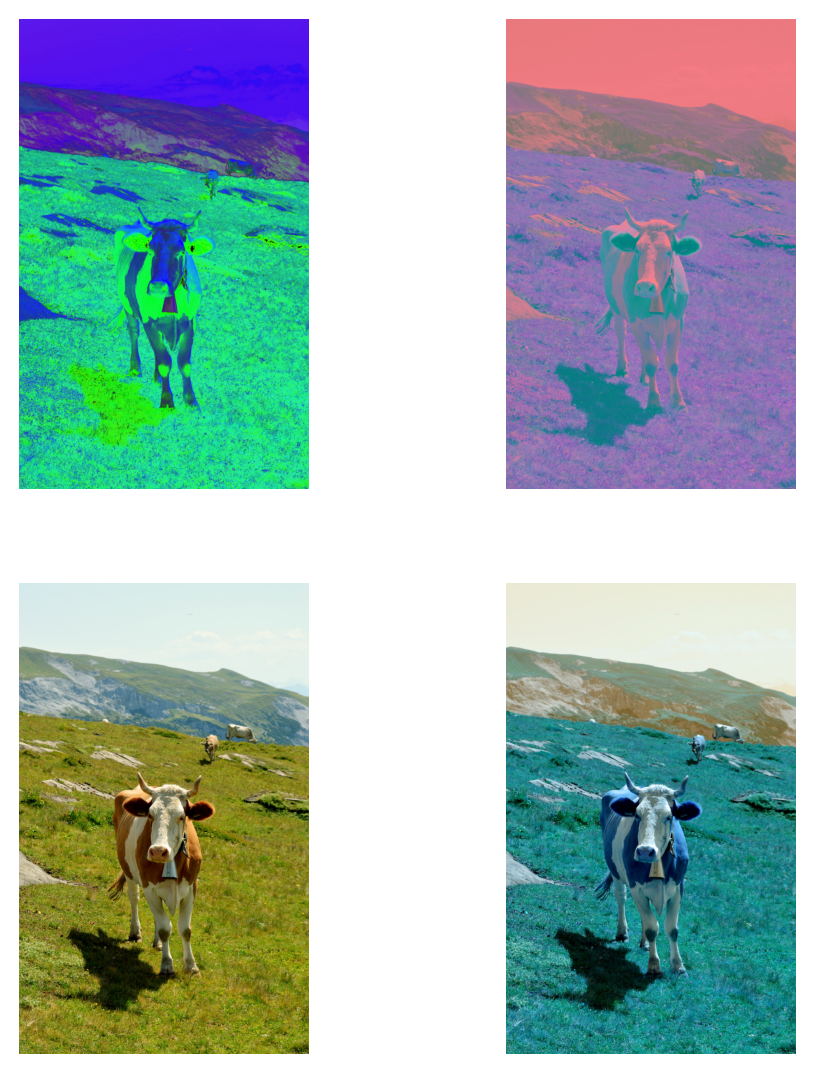

Barevné prostory

import matplotlib.pyplot as plt
import numpy as np

plt.figure(figsize=(6,7));

# BGR to HSV
hsv = cv.cvtColor(img, cv.COLOR_BGR2HSV)
plt.subplot(2,2,1); plt.imshow(hsv)
plt.axis('off')

# BGR to L*a*b
lab = cv.cvtColor(img, cv.COLOR_BGR2LAB)
plt.subplot(2,2,2); plt.imshow(lab)
plt.axis('off')

# BGR to RGB
rgb = cv.cvtColor(img, cv.COLOR_BGR2RGB)
plt.subplot(2,2,3); plt.imshow(rgb)
plt.axis('off')

# BGR
plt.subplot(2,2,4); plt.imshow(img)
plt.axis('off')

plt.show()

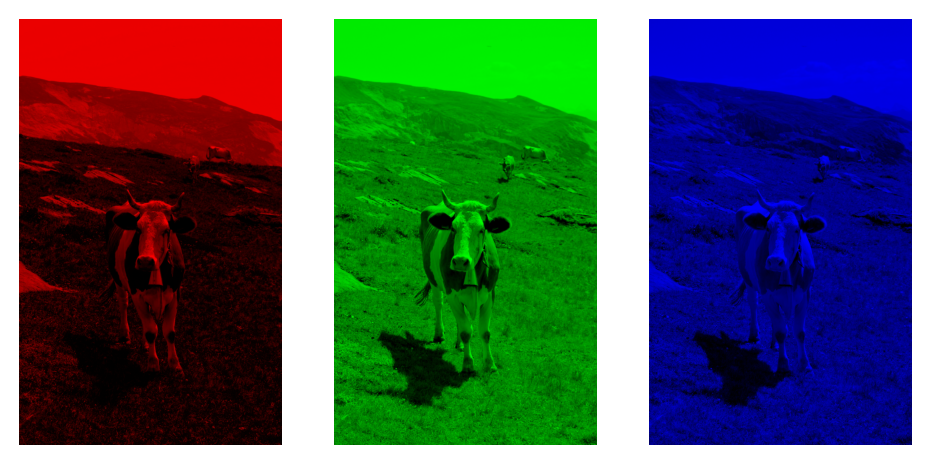

Jednotlivé složky RGB

blank = np.zeros(img.shape[:2], dtype='uint8')

b,g,r = cv.split(img)

plt.figure(figsize=(6,7));

blue = cv.merge([b,blank,blank])
green = cv.merge([blank,g,blank])
red = cv.merge([blank,blank,r])

plt.subplot(1,3,1);plt.imshow(blue);plt.axis('off')
plt.subplot(1,3,2);plt.imshow(green);plt.axis('off')
plt.subplot(1,3,3);plt.imshow(red);plt.axis('off')

plt.show()

plt.figure(figsize=(4,3));
plt.imshow(rgb)
plt.axis('off')
plt.show()

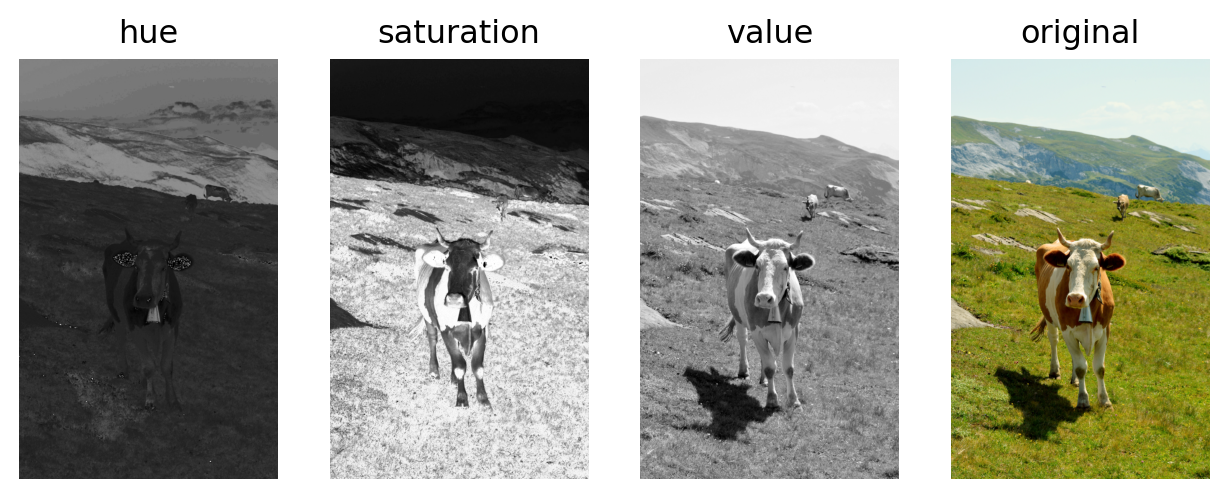

Jednotlivé složky HSV

  • odstín, hue (0 a 360 = červená, 120 = zelená, 240 = modrá).
  • sytost (0 - 100)
  • jas (0 - 100)
  • podobné HSL, což je více pro design
h,s,v = cv.split(hsv)

plt.figure(figsize=(8,7));

plt.subplot(1,4,1); plt.imshow(h, cmap='gray')
plt.title('hue')
plt.axis('off')

plt.subplot(1,4,2); plt.imshow(s, cmap='gray')
plt.title('saturation')
plt.axis('off')

plt.subplot(1,4,3); plt.imshow(v, cmap='gray')
plt.title('value')
plt.axis('off')

plt.subplot(1,4,4); plt.imshow(rgb)
plt.title('original')
plt.axis('off')

plt.show()

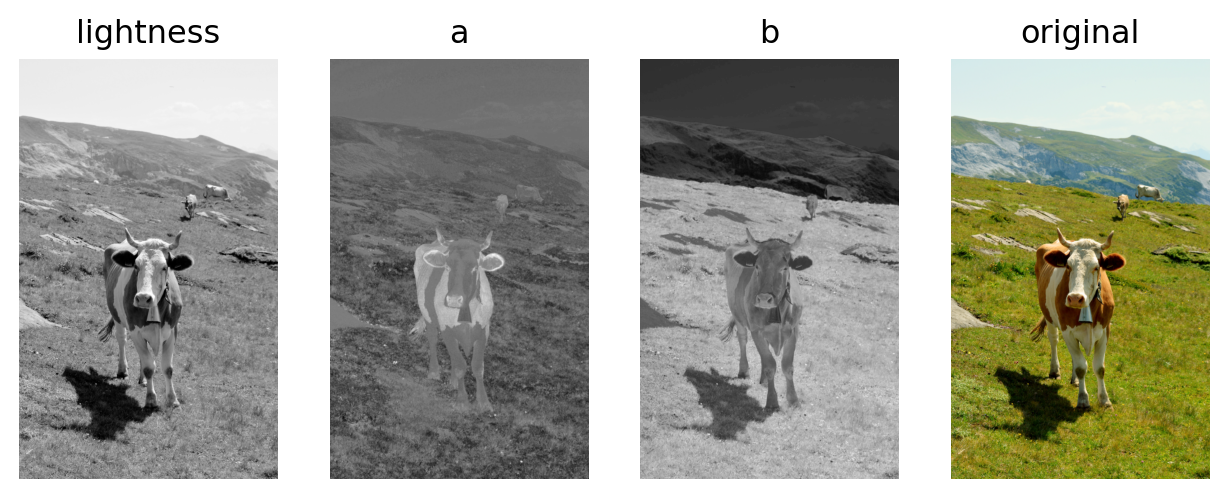

Jednotlivé složky Lab

  • světelnost (0-100)
  • zelená <-> červená (-128 - 127)
  • modrá <-> žlutá (-128 - 127)
h,s,v = cv.split(lab)

plt.figure(figsize=(8,7));

plt.subplot(1,4,1); plt.imshow(h, cmap='gray')
plt.title('lightness')
plt.axis('off')

plt.subplot(1,4,2); plt.imshow(s, cmap='gray')
plt.title('a')
plt.axis('off')

plt.subplot(1,4,3); plt.imshow(v, cmap='gray')
plt.title('b')
plt.axis('off')

plt.subplot(1,4,4); plt.imshow(rgb)
plt.title('original')
plt.axis('off')

plt.show()

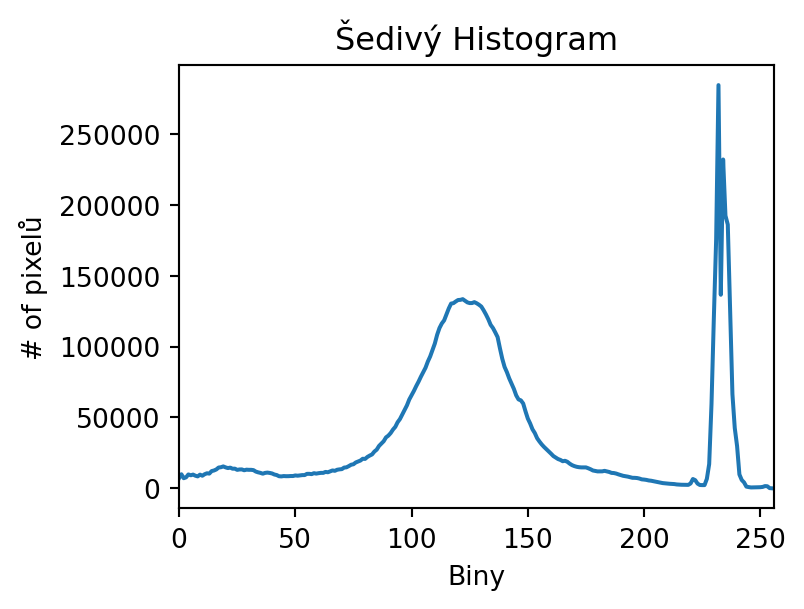

Histogramy

import matplotlib.pyplot as plt
import numpy as np
plt.figure(figsize=(4,2));
plt.imshow(rgb);plt.axis('off')
plt.show()

gray_hist = cv.calcHist(
  [gray], # zdroj
  [0],    # kanál
  None,   # maska
  [256],  # počet binů
  [0,256] # rozsah
)

plt.figure(figsize=(4,3))
plt.title('Šedivý Histogram')
plt.xlabel('Biny')
plt.ylabel('# of pixelů')
plt.plot(gray_hist)
plt.xlim([0,256])
plt.show()

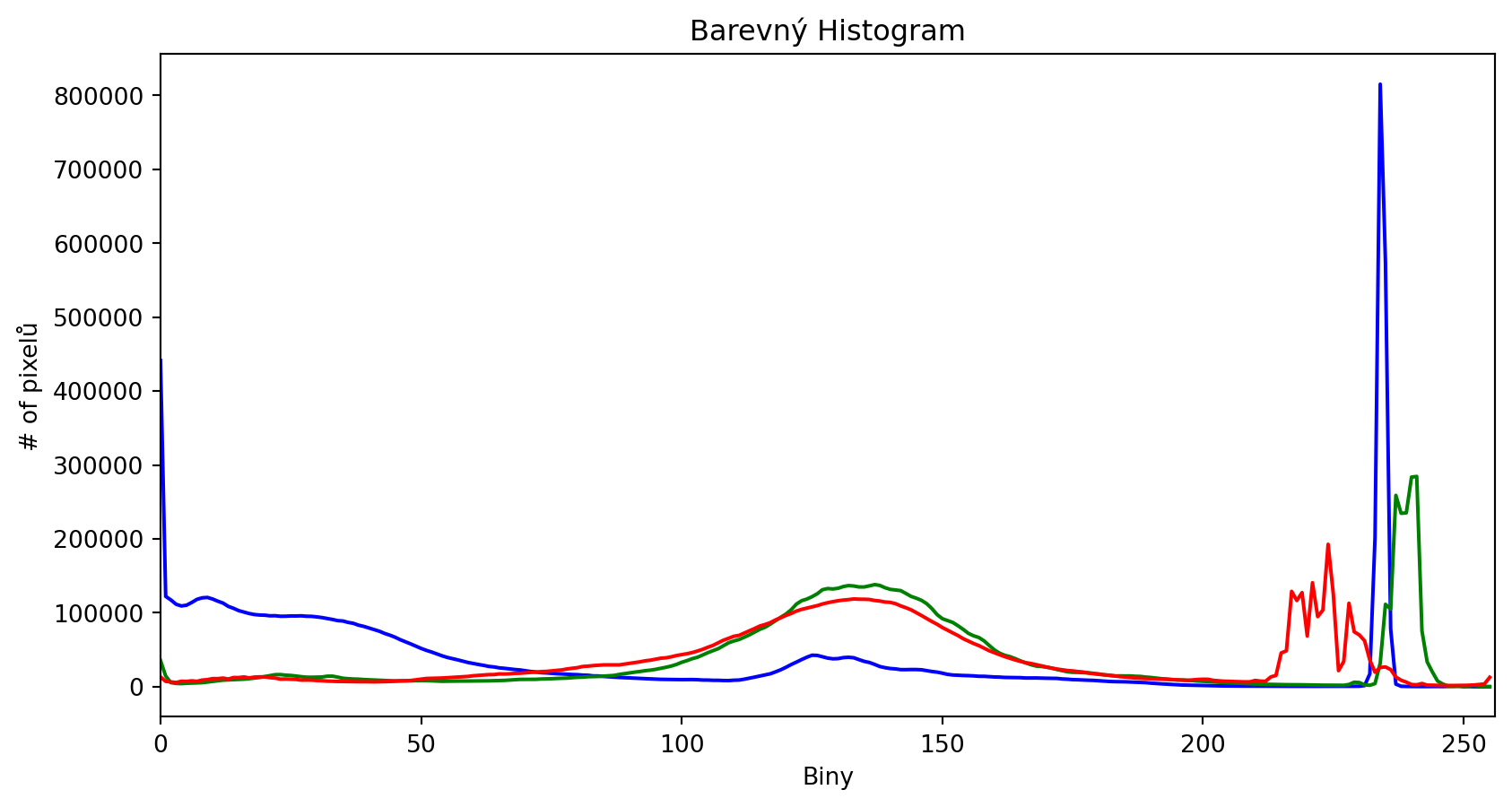

Histogramy

plt.figure()
plt.title('Barevný Histogram')
plt.xlabel('Biny')
plt.ylabel('# of pixelů')
colors = ('b', 'g', 'r')
for i,col in enumerate(colors):
    hist = cv.calcHist([img], [i],
       None, [256], [0,256])
    plt.plot(hist, color=col)
    plt.xlim([0,256])

Detekce a kategorizace

Haar cascade

Viola, P. and Jones, M. Rapid object detection using a boosted cascade of simple features. Proceedings of CVPR 2001 (Vol. 1, 2001) doi:10.1109/CVPR.2001.990517

  • data se natrénují na setu obrázků s objektem a bez objektu
  • obrázek procházen jádrem s nějakým Haarovým rysem
    • odečítá se intenzita pod černým - bílým polem
    • různé velikosti jader - mnoho rysů obrázku
  • rysy promazány a protříděny do etap
  • kaskádové - kde nic není, vyhodnotí se to rychle jako prázdno

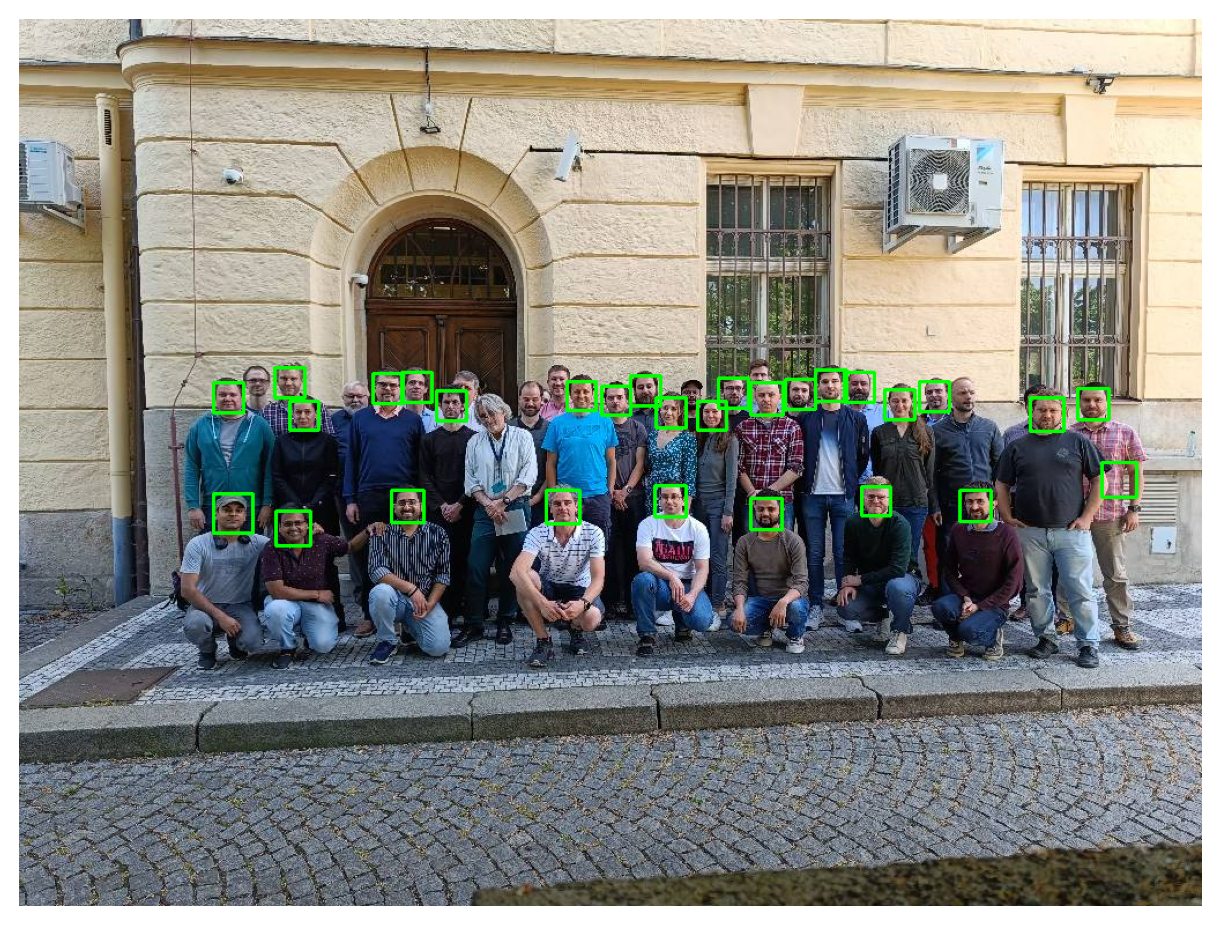

Detekce obličejů

OpenCV obsahuje předučená data.

people = cv.imread('people.jpg')
people = cv.cvtColor(people, cv.COLOR_BGR2RGB)
gray = cv.cvtColor(people, cv.COLOR_BGR2GRAY)
#gray = cv.equalizeHist(gray)
haar_cascade = cv.CascadeClassifier('haar_face.xml')
faces_rect = haar_cascade.detectMultiScale(
  gray, scaleFactor=1.06, minNeighbors=4)
for (x,y,w,h) in faces_rect:
    cv.rectangle(people, (x,y), (x+w,y+h),
                 (0,255,0), thickness=2)

print(f'Nalezeno {len(faces_rect)} obličejů.')
plt.figure(figsize=(8,6));
plt.imshow(people)
plt.axis('off')
plt.show()
Nalezeno 29 obličejů.

Vlastní data

  • Potřebujeme:
    • pozitivních data (kde jsou objekty)
    • negativní data (kde nic není)
  • Pozitivní lze vygenerovat (např. pro logo, hrot)
    • opencv_createsamples
    • alternativně je sw jen upraví
    • opencv_annotation - naklikáte objekty z obrázku
  • opencv_traincascade
    • hlavní nástroj, mnoho parametrů
  • opencv_visualisation
    • zobrazí, jaké rysy sleduje a v jakých etapách

Pozor: Tyto nástroje nejsou součástí OpenCV 4, nutno stáhnout starou verzi.

Příští hodina 14.11. odpadá

Cvičení

Detekce obličejů

Úkol - kolik lidí je v KFKL na oddělení?

  1. Stáhnout cermak.science/teaching/automation/lectures/06-opencv-2/people.jpg
  2. Pohrát si s barevnými prostory, vyvážení barev
  3. Použít haar_cascade.detectMultiScale
  4. Vytvořit docker CI pomocí image hdgigante/python-opencv:4.10.0-alpine

Příští hodina 14.11. odpadá
